攝像機測試卡的類型及使用方法

2023-04-14

攝像機測試卡作為評價視頻設備一些特定指標的工具，是視頻攝像機和照相機日常使用及定期檢修時必備的工具。為了規范攝像機的特定參數指標，就可以使用攝像機測試卡進行測試。本文簡單介紹了攝像機測試卡的類型及使用方法。

攝像機測試卡的類型

攝像機測試卡是用于評價視頻設備的一些特定指標的工具，是視頻攝像機和照相機日常使用及定期檢修時必備的工具。一套符合標準的測試卡更是不可缺少的。但在國內，這方面卻還未受到應有的重視。

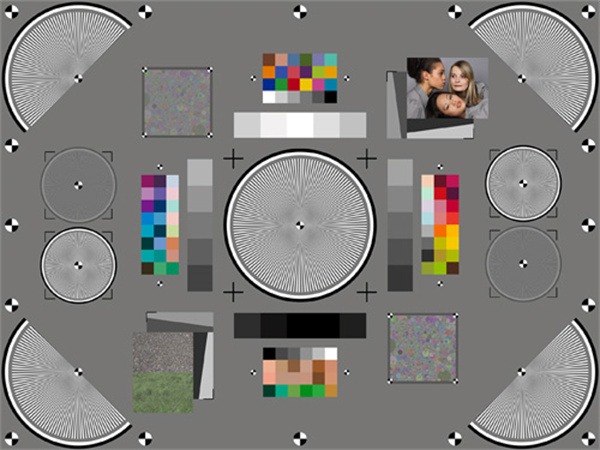

為配合不間的場合及用途，市場上有多種不同的測試卡格式，例如放射星測試卡、清浙度測試卡、膠片式測試卡、反射式測試卡、調制深度測試卡、多波群及線性灰度測試卡、圓形分辨率測試卡、綜合測試卡等。相同格式的測試卡外形是一樣的，只是按寬高比有不同的圖像尺寸，主要攝像機測試卡的作用如下：

3200K白平衡卡：用于日常調準白平衡；

十一格灰度卡：用于測試視頻圖像的亮度與對比度，帶彩條及黑洞；

伽馬及灰度測試卡：用于測試及調整攝像機的伽馬系數及灰度，必須配合視頻示波器；

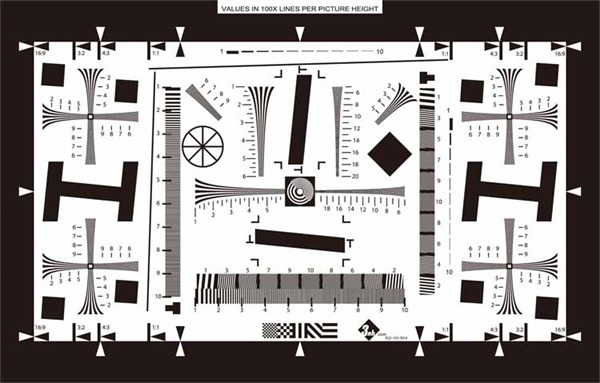

分辨率及多波群測試卡：用于測試及調整攝像機的分辨率及調制深度；

標準彩條卡：用于調準攝像機的PAL編碼器。

攝像機測試卡使用方法及注意事項

配備了高質量的測試卡以外，測試條件也是十分重要的，第一點要注意的是燈光，標準的3200°K柔和光源（類似于白天自然光）以適當的距高（約2-3米）在測試卡左右兩邊，以45°角度黑向測試卡，然后把攝象機的視頻輸出接到視頻波形及矢量示波器（模擬及數字都可以），另外還需要一臺高質量的彩色監視器，測試前應首先監視器分析儀對監視器進行調整，在調整攝像機視頻通道時，更應有一臺測試訊號發生器接到測試器材的另一路輸入作為比較之用。

另外 ，測試卡是有壽命的，因為測試卡是以鍍上感光材料的特殊紙張作為主要材料的，與照片一樣，長期暴露在光下，其灰度是會產生變化的，在使用時要注意，為減小測試卡的暴光時間，測試完成后應馬上把卡放回，在發現卡的清晰度等變化明顯時就應更換。
